隨著現代建筑智能化水平不斷提升，弱電工程作為信息傳輸與智能控制的核心載體，其安裝工藝直接影響系統穩定性與使用壽命。本文通過精選施工圖片，解析關鍵安裝環節的工藝要點。

一、線纜敷設工藝

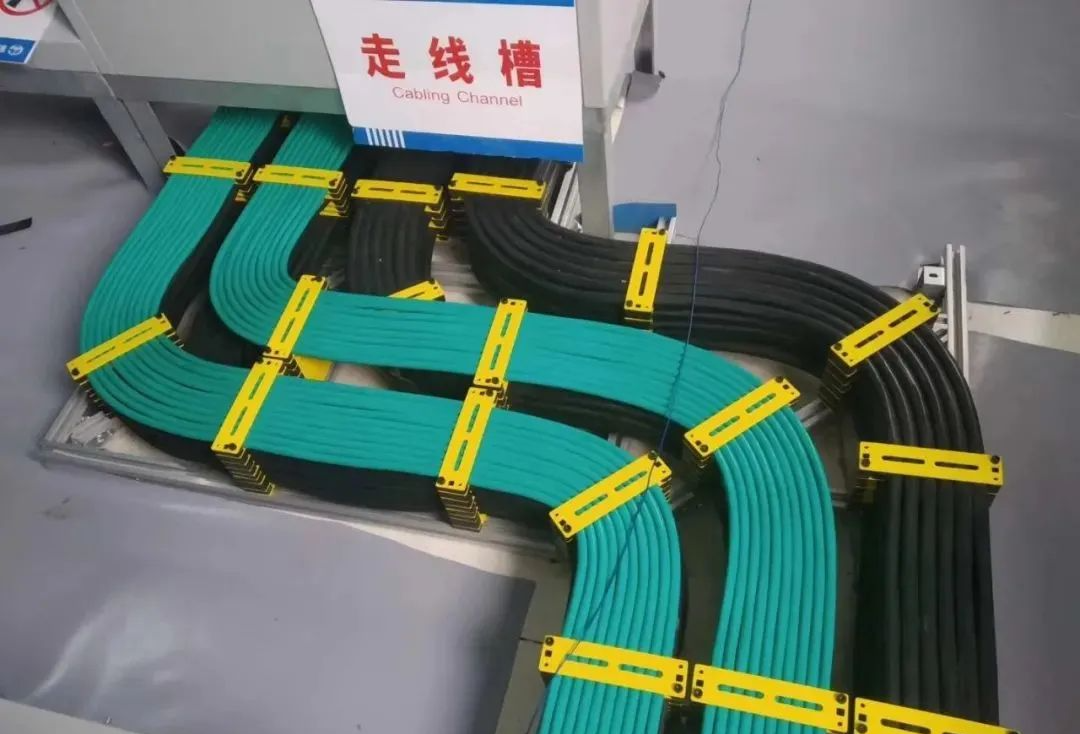

規范布線是弱電工程的基礎。圖中展示的橋架內線纜排列整齊、綁扎均勻，強弱電分離敷設，有效避免信號干擾。轉彎處采用大弧度處理，保證線纜最小彎曲半徑，同時標簽清晰，便于后期維護。

二、設備安裝工藝

機柜安裝圖中可見設備布局合理，配線架端口與跳線對應準確，預留散熱空間。面板安裝嚴格按標高定位，與墻面貼合緊密，螺絲朝向一致，體現精細化施工理念。

三、端接工藝特寫

水晶頭壓接圖片顯示線序完全符合T568B標準，護套壓接緊密無松動。光纖熔接點損耗低于0.03dB，熱縮管保護完整，盤纖曲率半徑大于40mm，彰顯專業技術水準。

四、防雷接地細節

等電位連接箱的接地銅排安裝圖片中，可見接地線徑符合規范，連接端子采用鍍錫處理，螺栓緊固扭矩標記清晰，保障系統防雷安全。

優質弱電工程安裝不僅需要先進設備，更依賴嚴格的工藝管理和熟練的技術團隊。這些實景圖片既展示了現代施工的技術美感，也為行業提供了可借鑒的工藝范本。建議施工時同步做好影像記錄，形成完整的工藝檔案，為智能建筑的全生命周期管理奠定基礎。
